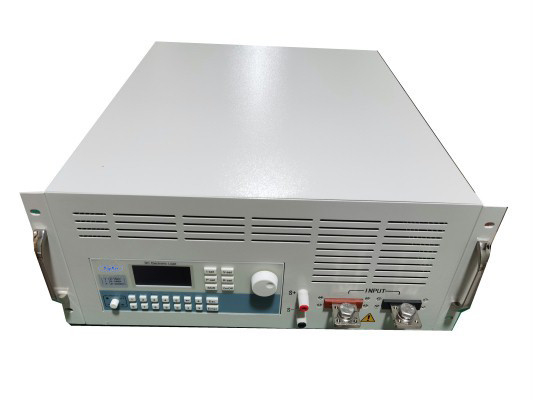

1kw ปรับปรุง DC อิเล็กทรอนิกส์ภาระความแรงคงที่ CV CC แหล่ง

1500W/240A/150V อิเล็กทรอนิกส์ภาระสนับสนุนการจําลอง LED ของจริงด้วยแหล่ง CV / CC, พลังงานคงที่และความต้านทานคงที่

ลักษณะ:

• รองรับการบรรทุกพร้อมกันสําหรับ 16 การบรรทุก, ตอบโจทย์ความต้องการการทดสอบของหลากหลายปัสดุพลังงานออก.
• รองรับการทํางานพร้อมกันพร้อมกันสําหรับ 16 โหลด ตอบสนองความต้องการการขยายกําลังของปั๊มพลังงานออกเดียว
• การเก็บตัวอย่างซินคอน 500KHz ด้วยการออกความละเอียดที่มั่นคงที่ 10Hz, 10uA และ 0.1mV
• การวัดความแรงดัน/กระแสกระแส (Vpp/Ipp) สูงสุด (Vp+/Ip+) และหุบเขา (Vp-/Ip-)
• เวลาการเพิ่มกระแสไฟฟ้าขนาดเต็มที่เร็วที่สุด 10μS, อัตราการเพิ่ม/ลดกระแสไฟฟ้าที่สามารถโปรแกรมได้
• สี่โหมดการทํางานพื้นฐาน: กระแสไฟฟ้าคงที่ ความกระชับกําลังคงที่ พลังงานคงที่ และความต้านทานคงที่
• รองรับฟังก์ชันจําลอง LED ของจริง
• รองรับ CV / CC แหล่งพลังงานคงที่ / ความต้านทานคงที่, ด้วยการตรวจจับที่ฉลาดและการตรงกันในโหมดความต้านทานคงที่สําหรับแหล่ง CV / CC.
• โหมดการบรรทุกแบบไดนามิคความถี่สูง (DYNA) ถึง 50KHz พร้อมกับการวัดระดับสูงสุดของแรงดัน (Vp+) และระดับคลอง (Vp-)
• รองรับการทดสอบการป้องกันความแรงเกิน (OCP) และการจับจุดพลังงานสูงสุด (Pmax)
• รองรับการวัดอัตราผลภาระ (Load Effect)
• เทคโนโลยีการ sweep ความถี่แบบไดนามิกความเร็วสูง (sweep)
• รองรับการวัดเวลา (Timing)
• รองรับการทดสอบการป้องกันความดันเกิน (OVP)
• เครื่องกําเนิดรูปคลื่นในตัว สามารถจําลองรูปคลื่นการบรรทุกต่างๆ ในโหมดรายการ
• รองรับฟังก์ชันจําลองวงจรสั้น (Short)
• รองรับการทดสอบอัตโนมัติแบบอิสระ (A-Test) ทุกรูปแบบขยาย และรายการทดสอบทั้งหมด
• รองรับการทดสอบความต้านทานภายในแบตเตอรี่และความจุ (แบตเตอรี่)
• สนับสนุนการชําระค่าทางไกล
• รองรับฟังก์ชัน Von และ Voff
• การเข้าถึงอย่างรวดเร็วรองรับการเก็บและการเรียกตัวของ 20 ชุดของข้อมูลทั่วโลก
• ความสว่างสูง มุมมองเต็มจอใหญ่จอกราฟิกจุดแมทริกซ์จอ
• การป้องกันความกระชับไฟฟ้าเกิน/กระแสไฟฟ้าเกิน/พลังงานเกิน/ความร้อนเกิน; การป้องกันขั้วขั้วกลับสําหรับการจําหน่ายพลังงาน
• เซอร์โวไร้ขั้นตอน ระบบพัดลมฉลาด
• การแยกไฟฟ้า การเข้า / การออกของเครื่องกดภายนอก
• การแยกไฟฟ้า อินเตอร์เฟซ RS232 มาตรฐาน
• รองรับผลิตการติดตามรูปคลื่นปัจจุบัน
• ระเบียบมาตรฐานของ SCPI

ใบนิยาม:

รุ่น		TDL-60150J		TDL-60180J
การเข้าระดับ	พลังงาน	1500W		1800W
	ความกระชับ	0 ~ 15V	0 ~ 150V	0 ~ 15V	0 ~ 150V
	ปัจจุบัน	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	ความดันการทํางานขั้นต่ํา	1.4V@240A
CC โหมด	ระยะ	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	การแก้ไข	0.5mA	5mA	1mA	10mA
	ความถูกต้อง	00.03% + 0.05% FS		0.05% + 0.05% FS
CV โหมด	ระยะ	0 ~ 15V	0 ~ 150V	0 ~ 15V	0 ~ 150V
	การแก้ไข	0.2mV	2mV	0.2mV	2mV
	ความถูกต้อง	00.03% + 0.03% FS
CP โหมด	ระยะ	1500W		1800W
	การแก้ไข	16 บิต
	ความถูกต้อง	00.1% + 0.1% FS
CR โหมด	ระยะ	0.006Ω~25KΩ		0.006Ω~50KΩ
	การแก้ไข	16 บิต
	ความถูกต้อง	(0.1+0.08R) %
LED โหมด	ความกว้างแบนด์วิธ	100kHz ขึ้นไป
	ระยะสัดส่วน Rd	0.001 ~ 1
โหมดการทํางานแบบไดนามิก	ระยะ	10uS ~ 50S
	การแก้ไข	2uS
	ความถูกต้อง	1uS+20PPM
	อัตราการฆ่า	2.4A/mS~4.8A/uS		4.8A/mS ~ 24A/uS
การวัดแรงดัน	ระยะ	0 ~ 15V	0 ~ 150V	0 ~ 15V	0 ~ 150V
	การแก้ไข	0.1mV	1mV	0.1mV	1mV
	ความถูกต้อง	00.02% + 0.03% FS		00.03% + 0.03% FS
การวัดปัจจุบัน	ระยะ	0 ~ 24A	0~240A	0 ~ 24A	0~240A
	การแก้ไข	0.1mA	1mA	1mA	10mA
	ความถูกต้อง	00.03% + 0.05% FS		0.05% + 0.05% FS
