3000RPM ~ 5000RPM ระบบทดสอบอุปกรณ์เครื่องปรับอากาศพัดลมความสมดุลแบบไดนามิก

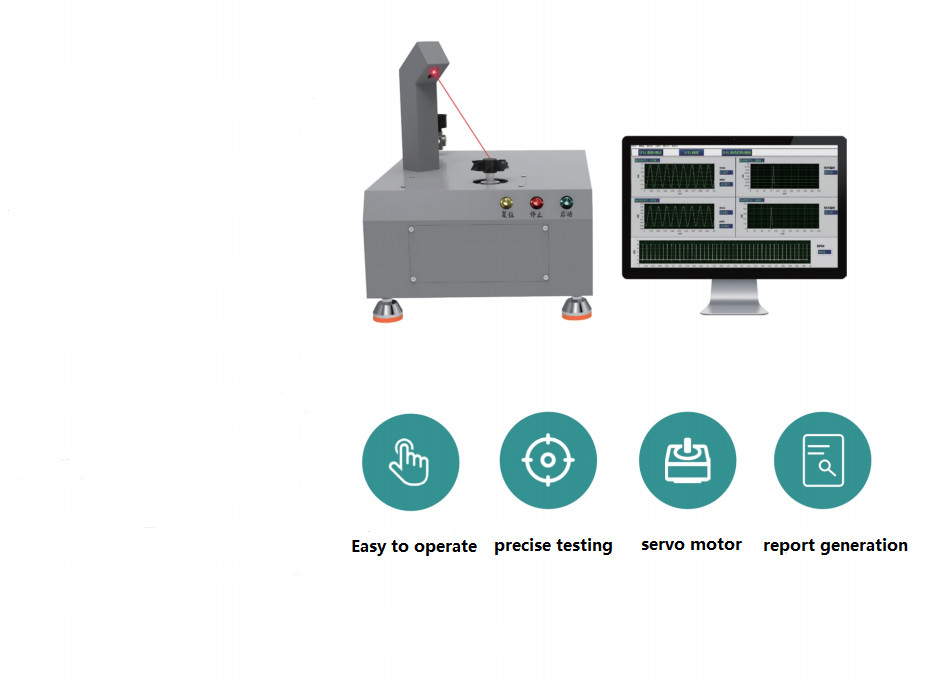

ระบบทดสอบ FAN DYNAMIC BALANCE

ลักษณะของระบบ

• ระบบการทดสอบการสมดุลแบบไดนามิกของพัดลมที่ทํางานใช้เป็นหลักในการตรวจจับและแก้ไขความสมดุลแบบไดนามิกของใบพัดลมแบบไร้แปรงต่างๆ และกระเป๋าเหล็ก
• ระบบนี้ใช้เครื่องขับเคลื่อน servo motor ที่มีความเร็วในการหมุนที่มั่นคง, รวมไปถึงข้อมือแม่นยําสูง, ให้ความน่าเชื่อถือสูงและลดความผิดพลาดในการส่งของฐาน fan stator แบบดั้งเดิม.
• เซ็นเซอร์เร่งที่มีความแม่นยําสูงรวบรวมสัญญาณการสั่นสะเทือนในเวลาจริง ทําให้มีความแม่นยําสูง ความน่าเชื่อถือ และการแก้ไขความไม่สมดุลอย่างมีประสิทธิภาพ
• ความเร็วหมุนที่ขับเอง ระยะการปรับความเร็วที่กว้าง ระยะการส่งที่มั่นคง ไม่จําเป็นต้องปรับ tachometer บ่อย
• ระบบใช้จอราดาร์ที่แสดงความไม่สมดุล มุม และข้อมูลอื่นๆ ที่เกี่ยวข้อง ทําให้การทํางานง่าย
• หลังจากการทดสอบ รายงานในรูปแบบ Excel สามารถผลิตโดยอัตโนมัติขึ้นอยู่กับวันที่ผลิตและชนิดของเครื่องจักรที่แตกต่างกัน
• ให้แหล่งข้อมูลที่น่าเชื่อถือ สําหรับการควบคุมคุณภาพ และการปรับปรุงประสิทธิภาพการผลิต

ปริมาตรเทคนิค:

โมเดลฟังก์ชัน BTS2240 ขนาดเล็บพัดลมที่ใช้ได้ (CM) 2.0CM-12CM น้ําหนักเล็บพัดลมสูงสุด (g) <60g กว้างแกนที่ใช้ได้ (mm) 1.2/1.5/2.0/3.0mm ระยะความเร็วหมุน 3000 ~ 5000RPM โหมดความสมดุลแบบไดนามิกขนาดอุปกรณ์สองด้าน สามด้าน 305.0x405.0x360.0mm น้ําหนักอุปกรณ์ประมาณ 27 กิโลกรัม อัตราการลดความไม่สมดุล (URR) 95% อัตราการลดความไม่สมดุลที่เหลือที่สามารถบรรลุได้อย่างน้อย (EMAR) 0.2 กรัมmm/kg Automatic Positioning Servo Motor Control Reference Position Indicator Laser Indicator Servo Motor and Driver AC Servo Motor Power Supply Voltage 200~240V AC 50/60Hz Environmental Temperature 10~55°C Display Mode Radar Chart Compatible Operating Systems Win7/8/10

ระบบทดสอบความสมดุลแบบไดนามิกของพัดลม คือการตั้งตั้งอุปกรณ์เฉพาะที่ออกแบบมาเพื่อประเมินและรับประกันความสมดุลของพัดลมระหว่างการทํางานระบบนี้มีความสําคัญในการระบุความไม่สมดุลใด ๆ ที่อาจนําไปสู่การสั่นรายละเอียดอธิบายคือ:

เป้าหมาย

1. การปรับปรุงผลงาน: การรับประกันให้แฟนทํางานอย่างเรียบร้อยและมีประสิทธิภาพ โดยลดความสั่นสะเทือนและเสียงดังที่เกิดจากความไม่สมดุลให้น้อยที่สุด
2. การ เพิ่ม ความ น่า เชื่อถือ: ขยายอายุการใช้งานของแฟนโดยป้องกันการสกัดและการสกัดที่มากเกินไปจากการสั่นสะเทือน
3. การควบคุมคุณภาพ: การตรวจสอบว่าพัดลมแต่ละตัวตรงกับมาตรฐานความสมดุลของผู้ผลิต ก่อนที่จะออกจากสายการผลิต
4. ความสอดคล้อง: ตอบสนองมาตรฐานและกฎหมายของอุตสาหกรรมเกี่ยวกับความสมดุลและผลงานของพัดลม
5. การ ลด ค่า ค่า ดูแล: โดยการตรวจพบและแก้ไขความไม่สมดุลในระยะแรก ลดความจําเป็นในการซ่อมแซมและบํารุงรักษาที่แพง

ส่วนประกอบสําคัญ

1. เครื่องปรับสมดุล: ส่วนประกอบหลักที่วัดปริมาณและตําแหน่งของความไม่สมดุลในพัดลม มันสามารถมีหลายประเภท เช่น เครื่องปรับสมดุลสแตติกหรือเครื่องปรับสมดุลไดนามิกขึ้นอยู่กับการใช้งาน.

2. เครื่องติดตั้งและเครือ: ใช้ในการยึดพัดลมไว้อย่างมั่นคงในระหว่างกระบวนการทดสอบ เพื่อให้การวัดแม่นยํา

3. ระบบวัด: เซ็นเซอร์และอุปกรณ์ที่ตรวจจับความไม่สมดุล โดยมักใช้เซ็นเซอร์เลเซอร์หรือเซ็นเซอร์สั่นสะเทือน เพื่อวัดขนาดและระยะของสั่นสะเทือน

4. ซอฟต์แวร์การเก็บข้อมูลและการวิเคราะห์: ซอฟต์แวร์ที่รวบรวมข้อมูลจากระบบวัดและวิเคราะห์มันเพื่อกําหนดตําแหน่งที่แม่นยําและขนาดของความไม่สมดุลใด ๆ.

5. เครื่องมือแก้ไข: เครื่องมือ เช่น เครื่องเจาะ เครื่องบด หรือน้ําหนักเพิ่มเติม ที่ใช้ในการแก้ไขความไม่สมดุลใด ๆ ที่พบได้บนพื้นฐานของการวิเคราะห์ที่นํามาโดยโปรแกรม

6. สภาสิ่งแวดล้อม (ไม่จํากัด): ในบางกรณี ห้องสิ่งแวดล้อมอาจใช้ในการทดสอบแฟนต้อนรับภายใต้อุณหภูมิ, ความชื้น, หรือสภาพความดันที่แตกต่างกันเพื่อจําลองสภาพแวดล้อมการทํางานในโลกจริง

ขั้นตอนการทดสอบ

1. การตั้งค่าเริ่มต้น: ติดพัดลมไว้กับเครื่องปรับสมดุล โดยใช้เครื่องติดตั้งและคลัมป์ที่เหมาะสม

2. การวัด: ทําให้ลมวิ่งด้วยความเร็วในการทํางานในขณะที่ระบบวัดบันทึกข้อมูลเกี่ยวกับการสั่นหรือความไม่สมดุล

3. การวิเคราะห์: ซอฟต์แวร์การสกัดข้อมูลประมวลผลข้อมูลที่บันทึกไว้เพื่อระบุความไม่สมดุลใดๆ โดยให้ข้อมูลเกี่ยวกับสถานที่และขนาดของมัน

4. การแก้ไข: จากการวิเคราะห์ ใช้เครื่องมือการแก้ไขที่แนะนํา เพื่อปรับลมจนถึงมันตอบสนองคุณสมบัติการสมดุลที่ต้องการ

5. การตรวจสอบ: หลังการแก้ไข ลองทดสอบพัดลมอีกครั้ง เพื่อตรวจสอบว่าความไม่สมดุลถูกแก้ไขอย่างเหมาะสม

6. เอกสาร: บันทึกผลการทดสอบและกระบวนการแก้ไขเพื่อวัดคุณภาพและอ้างอิงในอนาคต

ข้อดีของการนําระบบการทดสอบความสมดุลแบบไดนามิกของพัดลมมาใช้

• คุณภาพผลิตภัณฑ์ดีขึ้น: พัดลม ที่ มี ความ สมดุล อย่าง ถูก ต้อง ทํา งาน ได้ อย่าง เงียบ และ มี ประสิทธิภาพ มาก ขึ้น ทํา ให้ ลูกค้า มี ความ พอใจ มาก ขึ้น
• อายุการใช้งานของอุปกรณ์: ความสั่นสะเทือนที่ลดลง หมายถึงความเครียดที่ลดลงบนหมุนและส่วนประกอบอื่น ๆ ทําให้อายุการใช้งานของพัดลมยาวนาน
• การ ประหยัด ค่าใช้จ่าย: การค้นพบและแก้ไขความไม่สมดุลในระยะต้น จะลดความน่าจะเป็นของการซ่อมแซมหรือเปลี่ยนที่แพงในภายหลัง
• การปฏิบัติตามกฎหมาย: รับประกันว่าสินค้าตรงกับมาตรฐานและกฎหมายของอุตสาหกรรม โดยหลีกเลี่ยงปัญหาทางกฎหมายหรือการเรียกคืน
• การ ปรับปรุง ประสิทธิภาพ การ ผลิต: ทําให้กระบวนการการผลิตเรียบง่าย โดยการระบุและแก้ไขความไม่สมดุลอย่างรวดเร็ว ลดเวลาหยุดทํางานและการสูญเสีย

สรุปแล้ว ระบบทดสอบความสมดุลแบบไดนามิกของแฟน เป็นเครื่องมือที่จําเป็นสําหรับผู้ผลิตที่ตั้งเป้าหมายที่จะผลิตแฟนที่มีคุณภาพสูง, น่าเชื่อถือและมีประสิทธิภาพมันไม่เพียงแค่ปรับปรุงการทํางานของผลิตภัณฑ์ แต่ยังช่วยประหยัดต้นทุนและความเป็นไปตามกฎหมาย.
