การทดสอบอัตโนมัติ SMPS ซอฟต์แวร์ตรวจสอบ PSU V4.1 สําหรับการทดสอบพลังงาน

โปรแกรมทดสอบอัตโนมัติพลังงาน/ สามารถทดสอบปัสดุไฟฟ้าหลายประเภทและกลุ่มเพื่อเพิ่มศักยภาพการผลิต

โปรแกรม Power Automated Test Software V4.1 ถูกออกแบบเป็นหลักสําหรับระบบการทดสอบพลังงานแบบโมดูล Top-Smart:

1.สอดคล้องกับ Energy Star (ENERGY STAR) และความต้องการในการวัด IEC 62301

2.ทําการสแกนบาร์โค้ดคู่ระหว่างการทดสอบ ปรับปรุงความเร็วการทดสอบได้มาก

3รองรับการทดสอบพร้อมกันของหลากหลายกลุ่มการออกกําลังพลังงาน, เพิ่มขึ้นอย่างมากความสามารถของสายการผลิต

4รองรับภาษาจีนธรรมดา, ภาษาจีนดั้งเดิม และภาษาอังกฤษ ด้วยอินเตอร์เฟซที่ใช้ได้ง่ายและเรียนรู้ง่าย

5รองรับการเพิ่มอุปกรณ์ใด ๆ ด้วย GPIB, RS-232, USB, ฯลฯ ผิวหน้า

6ความสามารถในการวิเคราะห์รายงานที่แข็งแรง

7.ฟังก์ชันการจัดการข้อมูลที่ครบวงจร

8.สามารถผลิตผลิต Excel ได้โดยตรง

9.ฟังก์ชันการสร้างกราฟฟิกที่หลากหลาย

10.รองรับระบบข้อมูลการผลิต (ShopFloor)

อินเตอร์เฟซการดําเนินการทดสอบหลัก

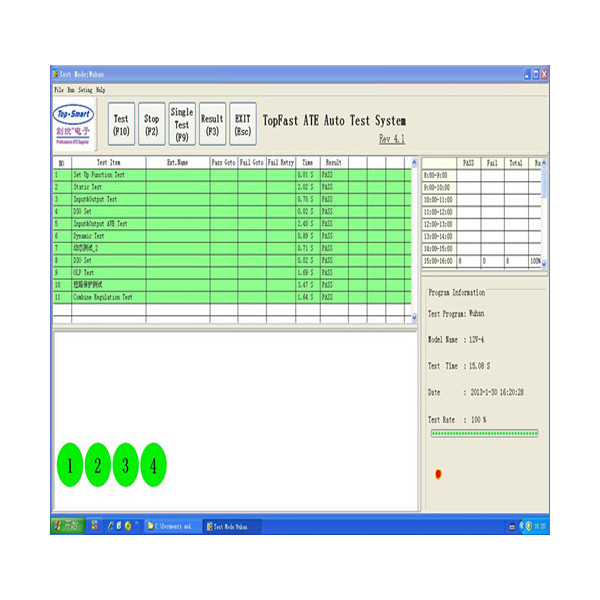

การกดปุ่ม TEST บนหน้าจอหลักของโปรแกรมระบบการทดสอบพลังงาน TopSmart1100 จะเริ่มต้นการควบคุมการดําเนินการทันทีโปรแกรมนี้จะเริ่มต้นการเริ่มต้นของอุปกรณ์ทั้งหมดที่ตั้งอยู่ในโปรแกรม "H / W Config" และแสดงผลการเริ่มต้นในพื้นที่แสดงกระบวนการทดสอบด้านล่างซ้ายภาพต่อไปนี้แสดงหน้าจอหลักของโปรแกรมควบคุมการดําเนินการ: หน้าจอหลักของโปรแกรมควบคุมการดําเนินการแบ่งออกเป็นสี่ส่วน, จัดตามทิศทางตรงข้ามนาฬิกาดังต่อไปนี้:พื้นที่แสดงอัตราการผ่านตรงพื้นที่แสดงโปรแกรม พื้นที่แสดงกระบวนการ และพื้นที่แสดงเนื้อหาการทดสอบ

พื้นที่แสดงอัตราการผ่านโดยตรง:

พื้นที่นี้แสดงปริมาณ PASS, ปริมาณ Fail และอัตราการผ่านโดยตรงในช่วงเวลาที่กําหนดโดยผู้ใช้งาน (ช่วงเวลาถูกกําหนดโดยผู้ใช้งาน) ในกระบวนการทดสอบ

พื้นที่แสดงโปรแกรม:

■ โปรแกรมทดสอบ

■ ชื่อรุ่น

■ เวลาทดสอบ

■ วันที่

■ อัตราการทดสอบ

พื้นที่แสดงกระบวนการ:

พื้นที่นี้แสดงสถานะปัจจุบัน รวมถึงการเริ่มต้นที่กําลังดําเนินการ การทดสอบที่กําลังดําเนินการ และการแสดงผลการทดสอบ คุณสามารถใช้หน้าจอนี้เพื่อเข้าใจสถานการณ์ปัจจุบัน

พื้นที่แสดงโปรแกรม:

ทุกรายการการทดสอบในโปรแกรมการทดสอบที่เริ่มต้นจะแสดงอยู่ในตารางของพื้นที่นี้ หากคอลัมน์กําลังดําเนินการ มันจะแสดงด้วยสีเข้มกว่าผลการทดสอบใน 1 ขั้นตอนแสดงด้วยสีเขียวสําหรับ PASS และสีแดงสําหรับ FAIL.

พื้นที่แสดงข้อมูลการทดสอบ:

ระหว่างกระบวนการทดสอบ, ข้อมูลการทดสอบจะแสดงในเวลาจริงที่มุมซ้ายล่างของหน้าต่าง. ภาพแสดงรวมชื่อของวัตถุทดสอบ, รายละเอียดการทดสอบ (ขีดจํากัดด้านบนและด้านล่าง),ข้อมูลการทดสอบ, และผลการทดสอบผลิตภัณฑ์ในขั้นตอนเดียว

การควบคุมเครื่องมือออนไลน์:

เมื่อคุณเลือกตัวเลือก On_Line Control จากหน้าจอหลัก, หน้าต่างต่อไปนี้จะปรากฏ. คุณสมบัตินี้ทําให้วิศวกรทดสอบง่ายมากโดยการอนุญาตให้พวกเขาตรวจสอบ, ซ่อมแซมและปรับการเชื่อมเครื่องมือ, การเชื่อมต่อไฟฟ้าอุปกรณ์และเครื่องติดตั้ง
